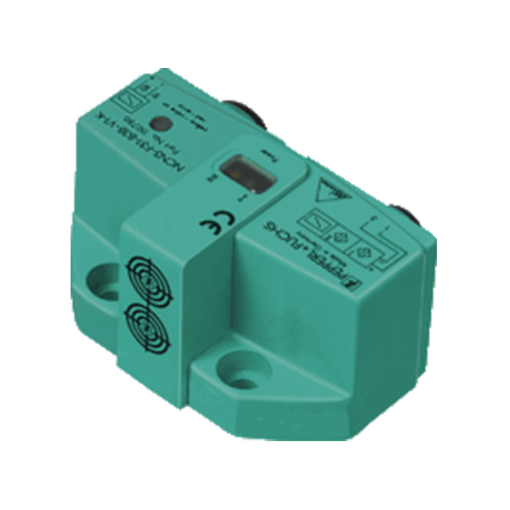

Thông số kỹ thuật của NCN3-F31-B3B-V1-V1
Mô tả Sản phẩm | ||
---|---|---|
Bộ định vị van và mô-đun điều khiển van |
Thông số kỹ thuật chung | ||
---|---|---|
Chuyển đổi chức năng | Thường mở / đóng (NO / NC) có thể lập trình | |
Loại đầu ra | Giao diện AS | |
Khoảng cách hoạt động định mức | 3 mm | |
Cài đặt | có thể lắp phẳng | |
Khoảng cách hoạt động được đảm bảo | 0 … 2,43 mm | |
Hệ số khử r Al | 0,5 | |
Hệ số khử r Cu | 0,45 | |
Hệ số giảm r 304 | 1 | |
Hệ số giảm r St37 | 1.2 | |
Loại nô lệ | Nô lệ A / B | |
Đặc tả giao diện AS | V3.0 | |
Đặc điểm kỹ thuật chính bắt buộc | ≥ V2.1 | |
Xếp hạng danh nghĩa | ||
Điện áp hoạt động | 26,5 … 31,9 V qua hệ thống bus AS-i | |
Chuyển đổi thường xuyên | 0 … 100 Hz | |
Dòng cung cấp không tải | ≤ 35 mA | |
Các thông số liên quan đến an toàn chức năng | ||
MTTF d | 842 a | |
Thời gian sứ mệnh (T M ) | 20 a | |
Phạm vi chẩn đoán (DC) | 0% | |
Các chỉ số / phương tiện hoạt động | ||
LED PWR | AS-Điện áp giao diện; LED xanh | |
DẪN VÀO | trạng thái chuyển mạch (đầu vào); LED vàng | |
DẪN RA | LED nhị phân màu vàng / đỏ vàng: chuyển đổi trạng thái màu đỏ: đứt dây dẫn / ngắn mạch | |
Thông số kỹ thuật Điện | ||
Điện áp hoạt động định mức | 26,5 … 31,6 V từ AS-Interface | |
Định mức hoạt động hiện tại | 100 mA | |
Tuân thủ các tiêu chuẩn và chỉ thị | ||
Hợp chuẩn | ||
Tương thích điện từ trường | EN 50295: 1999-10 | |
Tiêu chuẩn | EN 60947-5-2: 2007 EN 60947-5-2 / A1: 2012 IEC 60947-5-2: 2007 IEC 60947-5-2 AMD 1: 2012 | |
Phê duyệt và chứng chỉ | ||
Sự chấp thuận của UL | cULus được liệt kê, Mục đích chung | |
Phê duyệt CSA | cCSAus được liệt kê, Mục đích chung | |
Sự chấp thuận của CCC | Không cần phê duyệt / đánh dấu CCC đối với các sản phẩm được xếp hạng ≤36 V | |
Điều kiện môi trường xung quanh | ||
Nhiệt độ môi trường xung quanh | -25 … 70 ° C (-13 … 158 ° F) | |
Thông số kỹ thuật cơ | ||
Kết nối (phía hệ thống) | Đầu nối 4 chân, M12 x 1 | |
Kết nối (phía van) | đầu nối ổ cắm, M12 x 1, 4 chân | |
Nhà kết nối | kim loại | |
Vật liệu nhà ở | PBT | |
Mức độ bảo vệ | IP67 | |
Ghi chú | điện áp van giới hạn tối đa 26,4 V; công suất van tối đa 2,5 W. |
