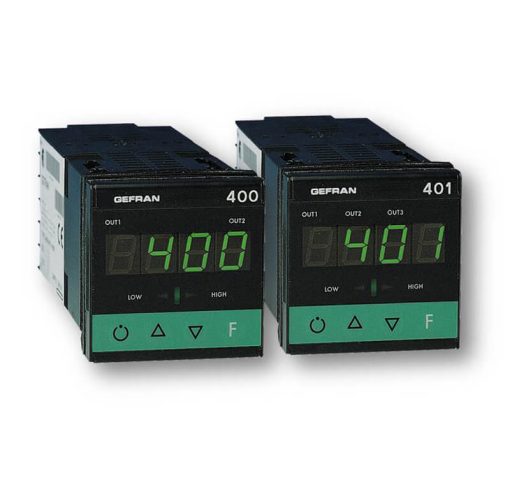

Gefran 400-RR-1-000 Bộ điều khiển vi xử lý, định dạng 48×48 (1/16 DIN) được sản xuất bằng SMT.
Các thiết bị cung cấp một giao diện người vận hành hoàn chỉnh, được bảo vệ bởi màng Lexan® đảm bảo bảo vệ bề mặt cấp IP65. Có 4 phím, hiển thị 4 chữ số, 2 chỉ báo LED cho kiểu 400, 3 chỉ LED cho kiểu 401 và biểu đồ thanh 3 LED khác.
Đầu vào chính cho biến quá trình là phổ biến và cung cấp khả năng kết nối nhiều loại cảm biến đầu vào:
- Loại cặp nhiệt điện J, K, R, S, T, B, E, N
- Nhiệt kế điện trở PT100 3 dây
- Nhiệt điện trở PTC
- Đầu vào tuyến tính 0 … 60mV, 12 … 60mV, 0 … 20mA, 4 … 20mA, 0 … 10V, 2 … 10V
Loại đầu vào được chọn từ các phím trên bề mặt và không yêu cầu bộ điều hợp hoặc bộ chuyển đổi bên ngoài.
Model 401 có thể có đầu vào phụ cho máy biến dòng 50mAac để theo dõi dòng tải. Cũng có thể đặt điểm báo động liên quan đến đầu vào máy biến dòng để kiểm tra sự cố tải cuối cùng.
Các thiết bị này có 2 đầu ra rơle (3 cho model 401) (5A / 250Vac, cos φ = 1) hoặc tĩnh (10Vdc / 30mA) với chức năng Heat, Cool hoặc Heat / Cool không sovrapposto và / hoặc cảnh báo.
Tất cả các quy trình lập trình của các thiết bị được hỗ trợ bằng cách nhóm các tham số trong các khối chức năng ( CFG cho các tham số điều khiển, Inp cho đầu vào, Out cho đầu ra, v.v.) và bằng khả năng chọn một menu đơn giản để nhập các tham số được sử dụng thường xuyên nhất.
Để hoàn thiện cấu hình hơn nữa, một bộ lập trình có sẵn cho PC, bao gồm chương trình cấu hình hướng menu cho Windows và cáp cần thiết để kết nối thiết bị (xem mã dữ liệu kỹ thuật 80021).
Mã bảo vệ phần mềm cá nhân có thể định cấu hình (bảo vệ bằng mật khẩu) có thể được sử dụng để hạn chế mức độ chỉnh sửa và hiển thị các thông số cấu hình.
