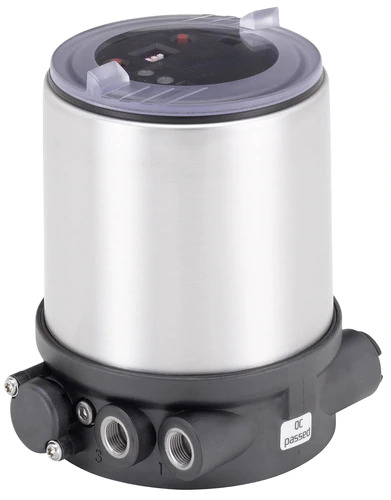

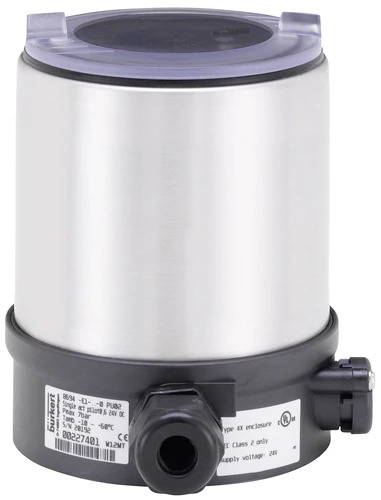

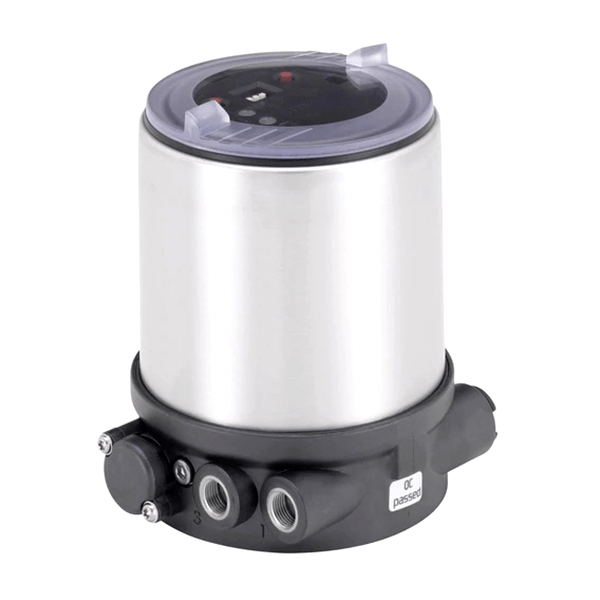

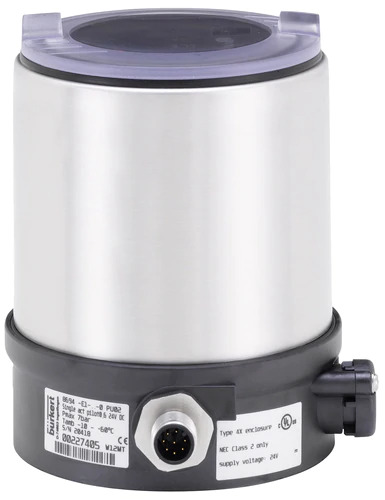

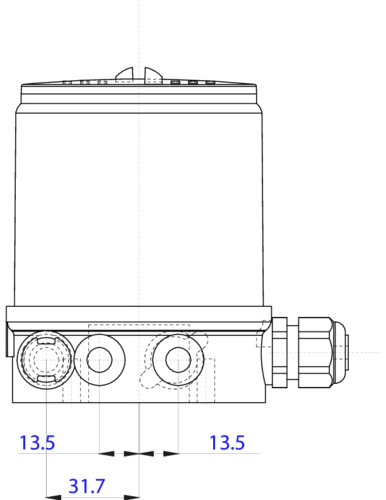

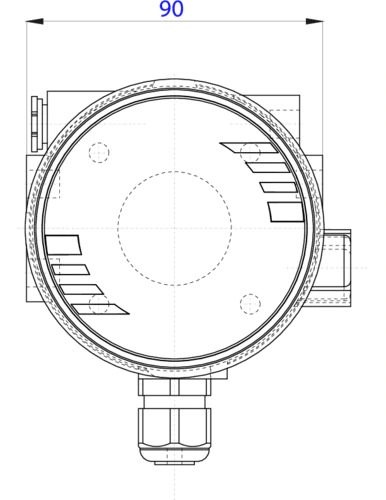

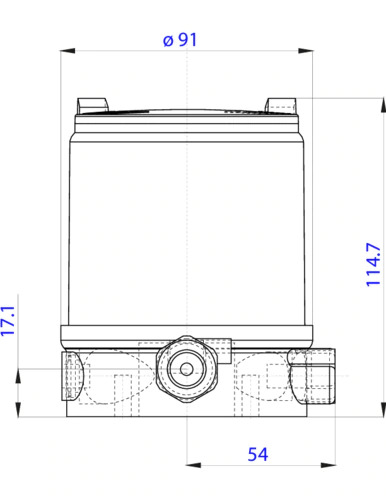

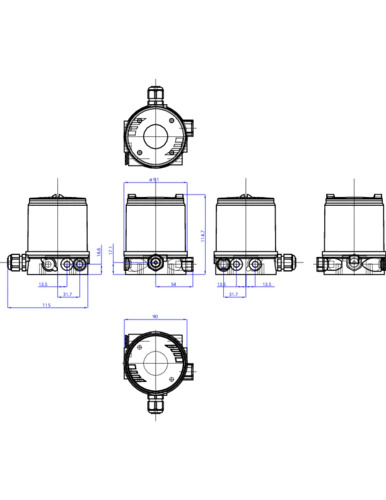

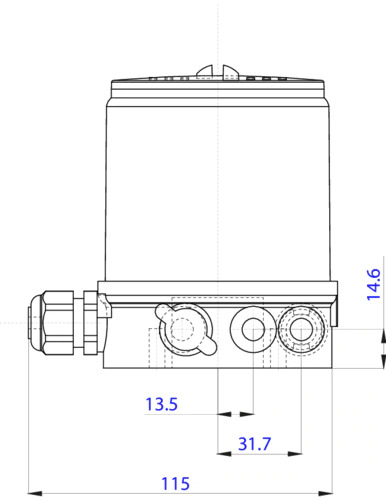

Bộ điều khiển type 8694 no 227413 – Bộ định vị nhỏ gọn để lắp tích hợp trên các van quy trình hoạt động bằng khí nén. Điều chỉnh điểm đặt từ xa thông qua tín hiệu 4 – 20 mA hoặc thông qua Giao diện AS. Cảm biến vị trí tương tự không tiếp điểm đo vị trí của trục van.
Cài đặt đơn giản thông qua chức năng TUNE tự động và cài đặt thông qua công tắc DIP: Đóng chức năng chặt chẽ Lựa chọn đường cong đặc tính Đảo ngược hướng hiệu quả Chuyển đổi hoạt động thủ công / tự động Đầu vào nhị phân Có thể có các tùy chọn tham số bổ sung thông qua các thiết bị DTM.

Một giao diện phần mềm có thể được sử dụng để, trong số các giao diện khác, tuyến tính hóa các đặc tính hoạt động bằng cách sử dụng các điểm cố định có thể lập trình miễn phí. Chỉ báo vị trí van được hiển thị thông qua các thành phần LED. Là một tùy chọn, phản hồi vị trí tương tự có thể được tích hợp.
Thông số kỹ thuật
Tên | Giá trị | Đơn vị |
---|---|---|
Kiểu | 8694 | |
Nhóm phụ sản phẩm | Bộ điều khiển quá trình / định vị | |
Chức năng | Người định vị | |
Chức năng van vận hành bằng tay | Đúng | |
Van điều khiển khí nén 1 | 6144 | |
Chức năng khí nén 1 tác động kép | Không | |
Chức năng khí nén 1 tác động duy nhất | Đúng | |
Đường kính van | 0,6 | mm |
Giá trị QNn (khí) | 7 | l / phút |
Nhiệt độ môi trường min | -10 | ° C |
Nhiệt độ môi trường tối đa | 60 | ° C |
Loại đầu dò dịch chuyển | tuyến tính nội bộ | |
Tín hiệu đầu dò dịch chuyển | kỹ thuật số 14-bit | |
Hệ thống định vị với chức năng tăng cường | Không | |
Đối với kích thước Bộ truyền động 40 mm | Không | |
Đối với kích thước Bộ truyền động 50mm | Không | |
Đối với kích thước Bộ truyền động 63mm | Không | |
Đối với kích thước Bộ truyền động 70mm | Không | |
Đối với kích thước Bộ truyền động 80mm | Đúng | |
Đối với kích thước Bộ truyền động 90mm | Không | |
Đối với kích thước Bộ truyền động 100mm | Đúng | |
Đối với kích thước Bộ truyền động 125mm | Không | |
Đối với kích thước Bộ truyền động 130mm | Không | |
Đối với kích thước Bộ truyền động 175mm | Không | |
Đối với kích thước Bộ truyền động 225mm | Không | |
Cổng kết nối 1 loại | Chủ đề bên trong | |
Kết nối cổng 1 loại luồng | G | |
Kết nối cổng 1 đánh dấu luồng | 1/8 | |
Phân loại kết nối điện | Thiết bị đầu cuối trục vít với cáp cấp qua | |
Điện áp / điện áp định mức | 24 | V |
Điện áp / điện áp định mức | 24 | V |
Hệ thống cung cấp nội bộ | Không | |
Cung cấp qua BUS | Không | |
Cung cấp qua hàng rào ngăn cách | Không | |
Cung cấp thiết bị truyền động cách điện | Không | |
điện xoay chiều | Không | |
điện áp DC | Đúng | |
Đầu vào 1 loại dòng điện tương tự | 0 / 4-20 | |
Đầu vào 2 loại kết nối bóng bán dẫn kỹ thuật số NPN | Không | |
Đầu vào 2 loại kết nối bóng bán dẫn kỹ thuật số PNP | Đúng | |
Đầu ra 1 loại dòng điện tương tự | 0 / 4-20 mA | |
Giao diện điều khiển | Dip Switch | |
Kiểu lắp | Ổ CỔ ĐIỂN | |
Loại bảo vệ (IP tối đa với đầu nối phù hợp) | IP65 / 67 | |
Cân nặng | 0,505 | Kilôgam |
Loại phê duyệt | UL | |
Loại chứng nhận | cULus được liệt kê |
