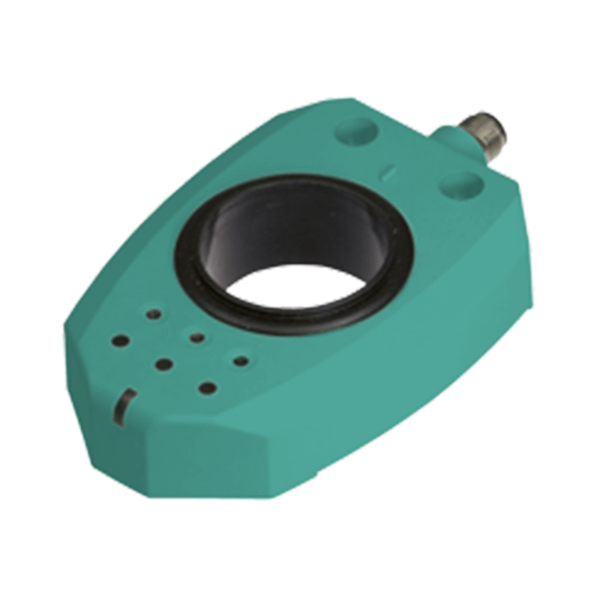

Hệ Thống Đo Góc Cạnh PMI360DV-F130-IU2E2-V15

Thông số kỹ thuật của PMI360DV-F130-IU2E2-V15

Thông số kỹ thuật chung
Phạm vi đo lường		tối đa 360 ° tối thiểu 45 °
Phạm vi điều chỉnh		2 khung chuyển đổi lập trình, tối thiểu. 5 °, tối đa 360 °
Tốc độ quay		tối đa 100 phút ^-1
Xếp hạng danh nghĩa
Điện áp hoạt động		18 … 30 V DC
Bảo vệ phân cực ngược		đảo cực bảo vệ
Lặp lại chính xác		± 0,25 °
Nghị quyết		0,2 °
Nhiệt độ trôi		0,02 ° / ° C (-25 ° C … 70 ° C)
Nguồn cung cấp không tải		45 mA
Các thông số liên quan đến an toàn chức năng
MTTF _d		450 một
Nhiệm vụ thời gian (T _M )		20 a
Bảo hiểm Chẩn đoán (DC)		0%
Các chỉ số / phương tiện hoạt động
Đèn LED vàng 1		chuyển trạng thái, chuyển đổi đầu ra 1
Đèn LED 2 màu vàng		chuyển trạng thái, chuyển đổi đầu ra 2
LED PWR / ERR		Đèn LED hiển thị trạng thái, màu xanh lá cây / đỏ (Bật / thiếu bộ truyền động / khóa phím)
Đèn LED		Bộ kích hoạt trong phạm vi đo
Chuyển đổi đầu ra
Loại đầu ra		Đầu ra 2 công tắc PNP, NO, bảo vệ phân cực ngược, bảo vệ ngắn mạch, lập trình
Hoạt động hiện tại		100 mA
Chuyển đổi độ trễ		1 °
Sụt áp		3 V
Bảo vệ ngắn mạch		đập
Đầu ra analog
Loại đầu ra		đầu ra hiện tại hoặc đầu ra điện áp (phụ thuộc tải) 4 … 20 mA (R _L <400 Ω) 0 … 10 V (R _L > 3,3 kΩ)
Lỗi tuyến tính		± 0,6 °, (với bộ truyền động gốc)
Tuân thủ các tiêu chuẩn và chỉ thị
Tiêu chuẩn phù hợp
	Tiêu chuẩn	EN 60947-5-2: 2007 IEC 60947-5-2: 2007
Phê duyệt và giấy chứng nhận
Phê duyệt UL		CULus được liệt kê, mục đích chung, nguồn điện loại 2
CCC phê duyệt		Không yêu cầu phê duyệt / đánh dấu CCC đối với các sản phẩm được xếp hạng ≤36 V
Điều kiện môi trường xung quanh
Nhiệt độ môi trường		-25 … 70 ° C (-13 … 158 ° F)
Thông số kỹ thuật cơ
Kiểu kết nối		Đầu nối 5 chân, M12 x 1
Mức độ bảo vệ		IP67
Vật chất
	Nhà ở	PBT
	Mục tiêu	thép nhẹ, ví dụ 1,0037, SR235JR (trước đây là St37-2)
Khối lượng		180 g
