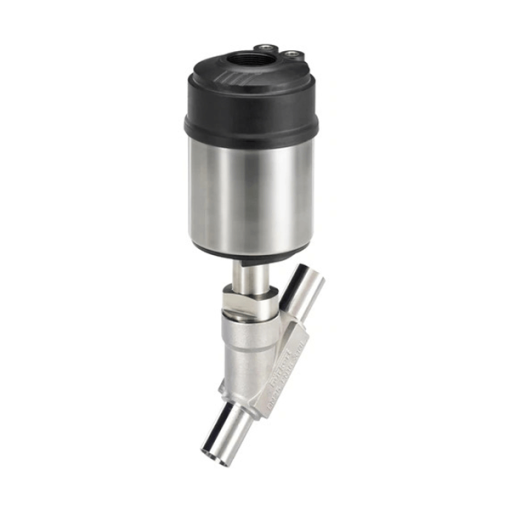

Phù hợp với triết lý của Bürkert về van mô-đun và cảm biến, cấu tạo của van góc ngồi Kiểu 2300 đáp ứng các tiêu chí khắc nghiệt cho môi trường quy trình.
Tuổi thọ chu kỳ vô song và tính toàn vẹn của niêm phong được đảm bảo bởi tuyến đóng gói tự điều chỉnh đã được chứng minh.
Đường cắt hình parabol dẫn đến đặc tính dòng chảy lớn hơn khoảng 35% so với van điều khiển thông thường. Nó có sẵn bằng thép không gỉ trên thép không gỉ hoặc với một con dấu PTFE bền để đóng ngắt chặt chẽ.
Thiết kế cho phép tích hợp dễ dàng các mô-đun tự động hóa cho dù chúng là bộ định vị điện khí nén kỹ thuật số hay bộ điều khiển quá trình.
Hệ thống tích hợp đầy đủ có thiết kế nhỏ gọn và êm ái, tích hợp đường khí nén, cấp bảo vệ IP65 / 67, NEMA Type 4X và khả năng kháng hóa chất vượt trội.
Thông số kỹ thuật
Tên | Giá trị | Đơn vị |
|---|---|---|
| Kiểu | 2300 | |
| Nhóm phụ sản phẩm | Van điều khiển quá trình | |
| Phiên bản thiết bị truyền động | THÀNH PHẦN | |
| Nguyên tắc hoạt động của van chính | Van góc ngồi | |
| Loại thí điểm van | Khí nén | |
| Áp suất danh nghĩa min | 0 | quán ba |
| Áp suất danh nghĩa tối đa | 12 | quán ba |
| Kiểm soát áp suất tối thiểu | 5,5 | quán ba |
| Kiểm soát áp suất tối đa | 7 | quán ba |
| Kiểm soát áp suất chân không | Không | |
| Nhiệt độ môi trường min | -10 | ° C |
| Nhiệt độ môi trường tối đa | 60 | ° C |
| Nhiệt độ trung bình min | -10 | ° C |
| Nhiệt độ trung bình tối đa | 130 | ° C |
| Giá trị Kv (nước) | 16 | m3 / h |
| Áp suất danh nghĩa (DIN EN 1333) | PN 25 | |
| Áp suất danh định (DIN EN 1759) | Lớp 150 | |
| CIP có khả năng | Đúng | |
| SIP có khả năng | Đúng | |
| Chức năng điều khiển | A – thường đóng (NC) | |
| Số kết nối cổng Fluidic | 2 | |
| Chức năng van vận hành bằng tay | Không | |
| Cấu tạo van | Van hoàn chỉnh | |
| Loại vật liệu đệm ghế | Chất dẻo | |
| Chất liệu đệm ghế | PTFE (Polytetrafluorethylene) | |
| Orifice | 25 | mm |
| Kích thước danh nghĩa cơ thể | 25 | mm |
| Kích thước danh nghĩa cơ thể (IN) | 1 inch | |
| Loại vật liệu thân van | Kim loại | |
| Vật liệu thân van | Thép không gỉ | |
| Sản xuất thân van thô | diễn viên | |
| Xử lý bề mặt thân van bên trong | không gia công | |
| Xử lý bề mặt thân van bên ngoài | không được điều trị | |
| Cổng kết nối 1 loại | Kết thúc hàn | |
| Kết nối cổng 1 tiêu chuẩn ống 1 | ISO 4200 | |
| Kết nối cổng 1 tiêu chuẩn ống 2 | DIN 11866 serie B | |
| Kết nối cổng 1 tiêu chuẩn ống 3 | DIN EN ISO 1127 | |
| Cổng kết nối 1 kích thước DN | DN 25 | |
| Cổng kết nối 1 đường kính trong (mm) | 29,7 | mm |
| Cổng kết nối Độ dày thành 1 (mm) | 2 | mm |
| Cổng kết nối 1 đường kính ngoài (mm) | 33,7 | mm |
| lưu lượng | Ghế dưới | |
| Vật liệu ống | Thép không gỉ | |
| Giao diện với thiết bị truyền động | Hệ mét | |
| Kích thước bộ truyền động | 70 | mm |
| Vật liệu thiết bị truyền động | PPS (Polyphenylene sulphide) | |
| Kiểm soát vật liệu kết nối không khí | Nhựa | |
| Kiểm soát loại kết nối không khí | YẾU TỐ giao diện | |
| Kiểm soát đường kính kết nối không khí (mm) | 6 | mm |
| Điều khiển kết nối không khí 1 được gắn sẵn | không trang bị | |
| Điều khiển kết nối không khí 2 được gắn sẵn | không trang bị | |
| Kiểm soát vị trí kết nối không khí | theo hướng dòng | |
| Vật liệu làm kín piston | FKM (Cao su fluor) | |
| Nón điều khiển | Đúng | |
| Bộ truyền động tăng khả năng chống hóa chất | Không | |
| Vòng chữ O giữa nắp và ống lót | Không | |
| Giám sát vị trí thông qua piston từ tính | Không | |
| Người chỉ thị vị trí | không có | |
| Vật liệu thân núm vú kín | Than chì | |
| Đóng gói niêm phong kèm theo | Đúng | |
| Phiên bản oxy | Không | |
| Phiên bản chân không | Không | |
| Bao gồm hành động thủ công bổ sung | Không | |
| Bao gồm chứng chỉ kiểm tra 3.1 của nhà sản xuất | Không | |
| Cân nặng | 1,96 | Kilôgam |
| Loại phê duyệt | Nguyên liệu-phê duyệt-thực phẩm | |
| Loại chứng nhận | Thực phẩm-EGV1935 / 2004-tuân thủ |
