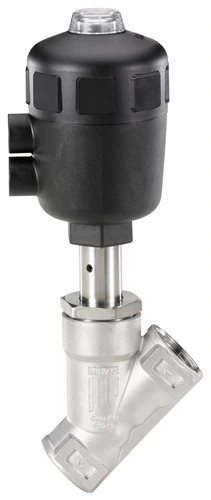

Van khí nén góc ngồi dẫn động bên ngoài được vận hành với bộ truyền động piston tác động đơn hoặc kép. Bộ truyền động có sẵn bằng hai vật liệu khác nhau, tùy thuộc vào nhiệt độ môi trường. Tốc độ dòng chảy cao đạt được với đường dẫn dòng chảy gần như thẳng.
Các tuyến đóng gói tự điều chỉnh đáng tin cậy cung cấp tính toàn vẹn của niêm phong cao. Các van mạnh mẽ và không cần bảo trì này có thể được trang bị thêm một loạt các phụ kiện để chỉ báo vị trí, giới hạn hành trình hoặc ghi đè bằng tay.
Thuộc tính kỹ thuật
Tên | Giá trị | Đơn vị |
|---|---|---|
| Kiểu | 2000 | |
| Nhóm phụ sản phẩm | Van bật / tắt | |
| Phiên bản thiết bị truyền động | Cổ điển | |
| Nguyên tắc hoạt động của van chính | Van góc ngồi | |
| Loại thí điểm van | Khí nén | |
| Áp suất danh nghĩa min | 0 | quán ba |
| Áp suất danh nghĩa tối đa | 6 | quán ba |
| Kiểm soát áp suất tối thiểu | 5 | quán ba |
| Kiểm soát áp suất tối đa | 10 | quán ba |
| Kiểm soát áp suất chân không | Không | |
| Nhiệt độ môi trường min | -10 | ° C |
| Nhiệt độ môi trường tối đa | 60 | ° C |
| Nhiệt độ trung bình min | -10 | ° C |
| Nhiệt độ trung bình tối đa | 180 | ° C |
| Giá trị Kv (nước) | 52 | m3 / h |
| Áp suất danh nghĩa (DIN EN 1333) | PN 25 | |
| Áp suất danh định (DIN EN 1759) | Lớp 150 | |
| CIP có khả năng | Đúng | |
| SIP có khả năng | Đúng | |
| Chức năng điều khiển | A – thường đóng (NC) | |
| Số kết nối cổng Fluidic | 2 | |
| Chức năng van số vị trí chuyển đổi | 2 | |
| Chức năng van vận hành bằng tay | Không | |
| Cấu tạo van | Van hoàn chỉnh | |
| Loại vật liệu đệm ghế | Chất dẻo | |
| Chất liệu đệm ghế | PTFE (Polytetrafluorethylene) | |
| Orifice | 50 | mm |
| Kích thước danh nghĩa cơ thể | 50 | mm |
| Kích thước danh nghĩa cơ thể (IN) | 2 inch | |
| Loại vật liệu thân van | Kim loại | |
| Vật liệu thân van | Kim loại súng | |
| Sản xuất thân van thô | diễn viên | |
| Xử lý bề mặt thân van bên trong | không gia công | |
| Xử lý bề mặt thân van bên ngoài | không được điều trị | |
| Cổng kết nối 1 loại | Chủ đề bên trong | |
| Kết nối cổng 1 loại luồng | RC (ISO 7/1) | |
| Kết nối cổng 1 đánh dấu luồng | 2 | |
| lưu lượng | Ghế dưới | |
| Chiều dài cài đặt | 150 | mm |
| Giao diện với thiết bị truyền động | Hệ mét | |
| Kích thước bộ truyền động | 80 | mm |
| Vật liệu thiết bị truyền động | PA (Polyamide) | |
| Kiểm soát vật liệu kết nối không khí | Thau | |
| Kiểm soát loại kết nối không khí | Chủ đề nội bộ | |
| Kiểm soát loại ren kết nối không khí | G | |
| Kiểm soát đường kính kết nối không khí (inch) | 1/4 inch | |
| Điều khiển kết nối không khí 1 được gắn sẵn | Phích cắm | |
| Điều khiển kết nối không khí 2 được gắn sẵn | Phích cắm | |
| Kiểm soát đường kính lỗ khí | 2 | mm |
| Kiểm soát vị trí kết nối không khí | theo hướng dòng | |
| Nón điều khiển | Không | |
| Bộ truyền động tăng khả năng chống hóa chất | Không | |
| Vòng chữ O giữa nắp và ống lót | Không | |
| Giám sát vị trí thông qua piston từ tính | Không | |
| Vật liệu thân núm vú kín | Than chì | |
| Đóng gói niêm phong kèm theo | Không |
